JavaScript ArcGIS externalRenderers.renderCoordinateTransformAt用法及代码示例

基本信息

以下是所在类或对象的基本信息。

AMD: require(["esri/views/3d/externalRenderers"], (externalRenderers) => { /* code goes here */ });

ESM: import * as externalRenderers from "@arcgis/core/views/3d/externalRenderers";

对象： esri/views/3d/externalRenderers

自从：用于 JavaScript 4.0 的 ArcGIS API

用法说明

externalRenderers.renderCoordinateTransformAt函数(或属性)的定义如下：

renderCoordinateTransformAt (view, origin, srcSpatialReference, dest) {Number[]|Float32Array} static

计算一个 4x4 仿射变换矩阵，该矩阵构成从局部笛卡尔坐标系到虚拟世界坐标系的线性坐标变换。例如，此矩阵可用于将 3D 模型的顶点转换为渲染坐标系。

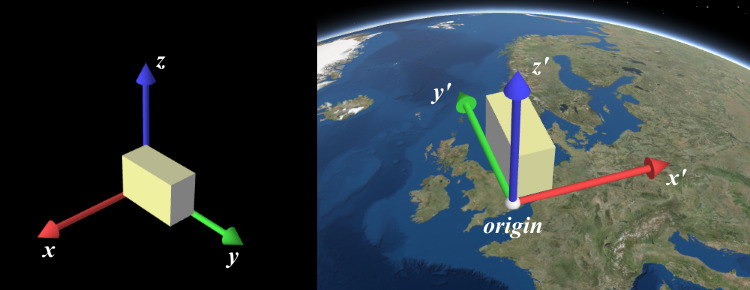

局部笛卡尔系统由其原点和以下轴定义定义：

X：东方
Y：北向
Z：海拔

externalRenderers-renderCoordinateTransformAt

当 view.viewingMode 为 global 时，线性变换不考虑地球曲率或其他非线性投影方面。因此，生成的坐标只会在局部笛卡尔系统原点周围的小区域内显示正确。

origin 的允许空间参考取决于 viewingMode ：

在global 模式下，它可以是 Web Mercator 或 WGS84。
在 local 模式下，它必须匹配 view.spatialReference 。

如果不满足这些条件，则不会向 dest 写入任何内容，并且该函数将返回 null 。

参数：

类型	说明
view SceneView	将使用转换的视图。
origin Number []\|Float32Array	本地笛卡尔坐标系中原点的全局坐标。
srcSpatialReference SpatialReference	可选的原点坐标的空间参考。如果未定义，则使用`view.spatialReference`。
dest Number []\|Float32Array	可选的对将存储 16 个矩阵元素的数组的引用。生成的矩阵遵循 OpenGL 约定，其中翻译分量占据第 13、14 和 15 个元素。如果未定义，则返回一个新创建的矩阵。

类型	说明
Number [] \| Float32Array	如果操作成功，则返回对 `dest` 的引用，否则返回 `null` 。

例子：

// places a tetrahedron in New York
let verticesLocal = [[10, 10, 10], [10, −10, −10], [−10, 10, −10], [−10, −10, 10]],
  transformation = new Array(16),
  geographicCoordinates = [
  //  lon     lat   elevation
      -74,   40.71,    10]

externalRenderers.renderCoordinateTransformAt(view, geographicCoordinates, SpatialReference.WGS84, transformation);

let verticesGlobal = verticesLocal.map(function(vertexLocal) {
  // transform the coordinates with the computed transformation (using the synthax of glMatrix, see http://glmatrix.net)
  return vec3.transformMat4(new Array(3), vertexLocal, transformation);
});
